Penggunaan kuasa gegelung rendah dengan sensitif tinggi·
Ketahanan perkhidmatan yang lama, kebolehpercayaan yang tinggi
Terminal PCB, jenis soket tersedia untuk pertimbangan yang berbeza

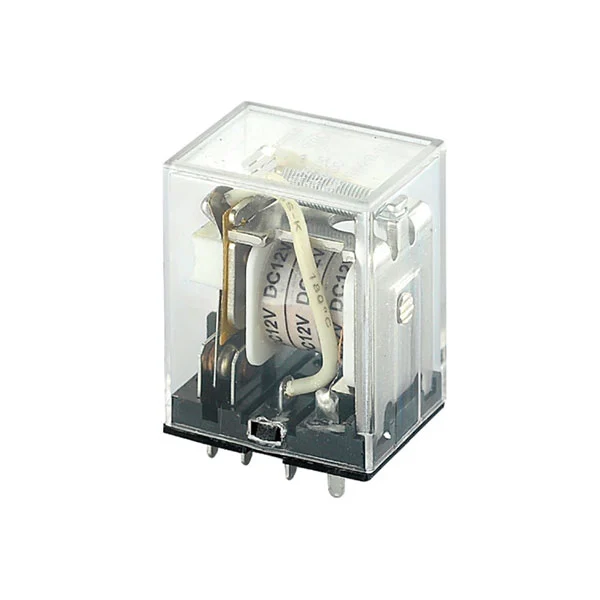

Kedudukan Produk: Geganti kuasa tinggi miniatur dengan beban berkadar 10A. Geganti SMBH(13F) mempunyai penggunaan kuasa gegelung yang rendah, kepekaan tinggi, hayat perkhidmatan yang panjang dan kebolehpercayaan yang tinggi. Pembinaannya adalah jenis kalis habuk, dan ia mematuhi piawaian RoHS.
Mounting & Terminals: Two mounting options are available - PCB terminal and socket (quick-connect) terminal, meeting assembly requirements for different application scenarios.
Maklumat Pesanan: Format model ialah "SMBH-XXVDC-1-2C", dengan "XXVDC" mewakili voltan gegelung (pilihan 12VDC/24VDC/48VDC), "2C" menunjukkan susunan sesentuh (2A/2C), dan versi dibezakan dengan akhiran model.
| Kategori Parameter | Spesifikasi Khusus |
| Susunan Hubungan | 2A, 2C |
| Rintangan Hubungan | ≤100mΩ |
| Bahan Kenalan | Aloi perak (AgSnO₂In₂O₃, AgSnO₂, AgNi) |
| Penilaian Kenalan | 10A 250VAC/30VDC |
| Keupayaan Penukaran Maks | Voltan: 250VAC/30VDC; Semasa: 10A; Kuasa: 2500VA/300W |
| Hayat Perkhidmatan | Daya tahan elektrik: operasi 1×10⁵ (360 ops/j); Ketahanan mekanikal: 1×10⁷ operasi (18,000 ops/j) |
| Voltan Nominal | Penggunaan Kuasa | Arus Nominal | Rintangan (±10%) | Voltan Pengambilan Maks | Voltan Keluar Min | Voltan Pemacu Terlebih Maks Yang Dibenarkan |
| 12VDC | lebih kurang 0.9W | 75mA | 160Ω | 75% daripada voltan nominal | 10% daripada voltan nominal | 130% daripada voltan nominal |
| 24VDC | lebih kurang 0.9W | 36.9mA | 650Ω | 75% daripada voltan nominal | 10% daripada voltan nominal | 130% daripada voltan nominal |
| 48VDC | lebih kurang 0.9W | 18.5mA | 2600Ω | 75% daripada voltan nominal | 10% daripada voltan nominal | 130% daripada voltan nominal |
Kekuatan Penebat & Dielektrik: Kelas penebat ialah Kelas B/Kelas F, dengan rintangan penebat ≥100MΩ. Kekuatan dielektrik antara gegelung dan sesentuh ialah 1500VAC selama 1 minit (arus bocor: 1mA), dan antara sesentuh terbuka ialah 1000VAC selama 1 minit.
Masa Respons: Masa operasi ≤25ms; Masa pelepasan ≤25ms (pada voltan nominal, tanpa diod).
Kebolehsuaian Alam Sekitar: Julat suhu operasi: -40°C~+85°C/+105°C; Julat kelembapan: 5%~85% RH. Rintangan kejutan: 98m/s² (kestabilan fungsi), 980m/s² (memusnahkan). Rintangan getaran: 10Hz~55Hz (1.0mm ganda amplitud).
Physical Specifications: Weight: approx. 35g; Maximum dimensions: 27.5mm×21.5mm×35mm. Installation hole tolerance: 0.3mm; Terminal vertical deviation tolerance: 0.3mm.
Alamat Pengeluaran: Zon A CW7, Zhejiang Far East Industrial City, Yuyao City, Zhejiang Province, China.
Maklumat Perhubungan: TEL: +86-574-62717777, 62721938, 62721948, 62721958; Nombor Versi: V1.
| Model | Parameter Teras | Maklumat Permohonan & Jualan |
| Siri JQX-13F | Beban 10A, serasi dengan AC110V/220V dan DC12V/24V, kebanyakannya reka bentuk 8-pin, beberapa dengan set asas | Tersedia di JD.com dan laman web pembekal. Disediakan oleh Giant Electric dan pengeluar tersuai. Sesuai untuk kawalan automasi, peralatan rumah, dll. Jumlah kapasiti bekalan boleh mencapai 10,000,000 unit setiap kelompok. |
| HH52P/HH53P | Geganti kecil guna am tertutup, serasi dengan AC220V/380V dan DC12V/24V, sesetengahnya tanpa tapak | Dijual di JD.com dan laman web pembekal. Digunakan dalam peralatan elektronik, instrumen, dsb. |
| 973-24VDC-SL-A | Geganti kuasa 10A, saiz kecil, penggunaan kuasa gegelung rendah, boleh dipateri terus pada PCB | Dihasilkan oleh Shenzhen Xinyitong Electric. Digunakan dalam peralatan rumah, automotif automotif, peralatan komunikasi, dll. |
| 1SBH137001R1380 (Eaton Bussmann) | Relay penyentuh berkecekapan tinggi, menyokong operasi AC/DC, dengan antara muka gegelung elektronik dan julat voltan kawalan yang luas | Disenaraikan di Shunqi Network. Direka bentuk untuk automasi industri dan sistem kawalan, menyediakan penyelesaian yang stabil. |
Keseimbangan Antara Kuasa & Saiz: Most products adopt a "miniaturization + high power" design, with 10A as the common rated load, suitable for scenarios with limited space but requiring high load (e.g., home appliances, industrial control).
Keserasian Voltan Lebar:Voltan gegelung DC terutamanya 12VDC/24VDC/48VDC, dan voltan AC meliputi 110V/220V/380V, memenuhi keperluan persekitaran bekalan kuasa yang berbeza.
Senario Aplikasi Berfokus:Terutamanya digunakan dalam peralatan elektronik, kawalan automasi, instrumen, peralatan komunikasi, peranti perubatan, industri automotif, dll. Sesetengah pengeluar (cth., Xinyitong) menyediakan sokongan geganti jarak penuh (geganti isyarat, geganti kuasa, geganti automotif, geganti sistem kuasa, dsb.).
